QCX-H2Z 起重量限制器（，限制器主要特點編輯
2.1由于采用了的抗干擾器件和獨到的軟件設計,本裝置有極強的抗干擾能力;
2.2為了消除傳感器,放大器長期工作產生的變化所帶來的影響,本裝置采用了零點自動跟蹤記憶技術,確保稱重的精度.
2.3為了便于安裝,本裝置的各部件在工廠已按技術標準用精密儀器分別調校,現場安裝時一般不再需要進行調試(見安裝和調試部分)
2.4為了便于顯示稱重值,限制器采用了軟件調節記憶技術,調整時便捷直觀,售后服務及現場維修方便,可靠.
QCX-H2Z 起重量限制器（技術指標編輯
3.1適用范圍:3T-200T各種規格的橋式或門式起重機.(其他類型的起重機械可按用戶要求定制)
3.2系統誤差:小于±5%(F.S)
3.3報警方式:聲光報警
(1)預報警點:當起吊重量達到額定起吊重量的90%時,發出斷續的報警聲,綠聲指示燈亮,顯示重物重量.
(2)額定值報警:當起吊重量達到額定起吊重量的時,再次發出斷續的報警聲,黃色指示燈亮,顯示重物重量.
(3)立即報警:當起吊重量達到額定起吊重量的105%時.再次發出連續的報警聲,紅色指示燈亮,且延時2秒自動切斷起重機上升接觸器電源,同時顯示重物重量.
3.4傳感器的靜強度:傳感器的靜強度為額定載荷的1.5倍.
3.5工作溫度:-20℃――+60℃;
3.6相對濕度:20%--95%
3.7電源電壓:AC220V,50HZ,耗電量5W或按用戶要求；
3.8繼電器觸點容量:繼電器觸點容量為AC380V,3A;
3.9控制器的耐壓:為2000V
3.10顯示方式:單四位高亮度LED(紅色)數字顯示起重量,小數點自動切換.
QCX-H2Z 起重量限制器（工作原理編輯
起重機械起吊的重物重量,由電阻應變式傳感器檢測后,將實物重量線性化轉換成模擬量電信號,送到放大器放大,然后進行A/D轉換成數字量,轉入單片機經處理送到數字顯示屏顯示,與此同時單片機裝測出的重量與預置的額定載荷進行比較,當發現重物重量達到額定載荷時,限制器發出報警聲提醒操作人員注意,后當達到立即報警點時,除發出連續報警聲外,限制器內繼電器動作,立即切斷起重機上升接觸電源,起重機停止向不安全方向作業,但不影響其它機構動作,以達到限載保護作用.
安裝調試編輯
5.1傳感器的安裝:將傳感器聯同底座一起安裝于卷筒一端(即卷筒囝軸承座處)調節好中心高度,軸承中心線要求與卷筒中心線一致,誤差要求與起重機安裝精度的規范一致,扭緊各處螺釘.如果傳感器安裝在露天使用的起重機上,則應加防雨罩,傳感器要可靠接地.

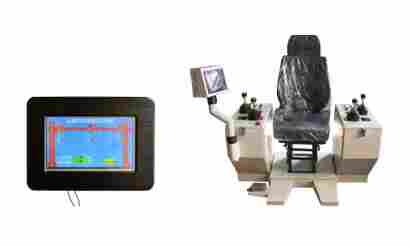

5.2控制器的安裝:將控制器懸掛安裝于司機室中,便于司機觀察的位置上.要求安裝結實穩固,不得搖晃.控制器不得安裝于直接雨淋或其他水源射噴的地方.控制器的220V交流電源應接到起重機的控制電源端,只要起重機在工作狀態,控制器必須自動通電,而不受其他電器設備的控制.傳感器與控制器的連接用RVVP4×0.15和聚氯乙烯絕緣護套屏蔽電纜聯接，和其他控制線一起懸掛于電纜架上與起重機小車一起移動?？刂破魍鈿け仨毧煽拷拥亍？刂破鞯陌惭b和接線必須符合“GB6067-85《起重機械安全規程》3條有關要求。”
注意：電源電壓220V?？刂朴|點為常閉
5．4儀表設置說明：用戶也可以根據需要自己設定報警儀控制點。
