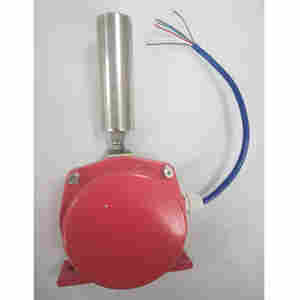

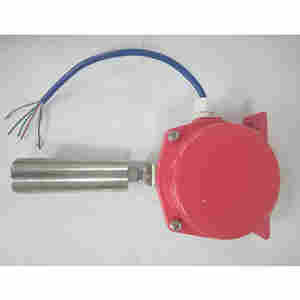

兩級跑偏開關HFLSKG-Ⅰ
湖北杭榮電氣有限公司HFLSKG-Ⅰ防爆兩級開關
本公司秉承著更好的為客戶服務的理念,嚴格把關產品質量,致力于在每一個零部件、每一道工序、每一個環節,以做出的產品,讓顧客使用節能、環保、安全符合現代化的智能產品,以符合節能、環保、低耗的產業政策,以小型化、智能化、多功能化、系統化的行業發展方向,并以的產品質量和完善的售后服務贏得了國內客戶的認同并與多家企業建立了長期,合作關系。
杭榮是我家,致富靠大家,歡迎訂購杭榮傳感器,為感謝新老客戶,量大價格更優惠!
工作原理:

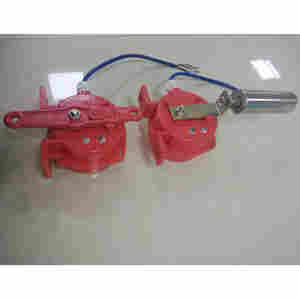

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時(12°),兩級跑偏開關的組觸點動作,發出事故預告信號。 當發生嚴重跑偏事故時(30°),兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。
動作說明:
示意圖中的角度為側面滾輪的傾斜角度
接點1,2傾斜到20度時閉合,恢復到18度時斷開
接點4,5傾斜到35度時斷開,恢復到33度時閉合
接點動作位置根據調整凸輪可變更
產品特點:
堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
防護標準IP65在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術,耐久性
動作桿軸承額定轉速 5000 轉/分,適用皮帶速度 6.35 米/秒
側面滾輪大傾斜角度75度,因此輸送帶發生異常偏離時保護開關也會準確動作
接點容量: 2個SPDT 400VAC 10A
動作角度:20°
纜繩動作張力:49±10N (5±1kgf)
側面滾輪傾斜角度:≤75°
防護等級: IP65
環境溫度: -20℃~+80℃
電纜入口: M20×1.5
電纜規格: 6~12 mm
應用范圍:
常規皮帶輸送機,包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
杭榮生產各很系列兩級跑偏開關
YHDPK,YHFPK,YHPK-II,YHPK-2,YHPK-11,
YHPK-I,YHPK-1,LP系列,LP3型,
SSG(KPT1)-12-30,SSG(KPT1)-10-45,SSG(KPT1)-20-35,
XLLPP-J,XLLPP-D,
PPKG-12-30,PPKG-10-45,PPKG-20-35,
HFPPKG-12-30,HFPPKG-10-45,HFPPKG-20-35,
HFKPT1-12-30,HFKPT1-10-45,HFKPT1-20-35,
HFKPT1-N,KDPE3-KH,KLT1-1 2,KLT1A1-1 2,
KLT2-1 2,KLT2A-1 2,KLT2A2-1 2,KPT1-12-30,
LKLT1-12-30,WHKL,WHKP-12-30,
YTJKPT1,YTJKPT2,YWPPH,CRS-2D型,CRS-2D(A)型,
HESEX011,PW(B)-12-30,PW(B)-10-45,PW(B)-20-35,
YF/PK,KPT1-□-□,KPT1A-□-□,
PPKG-12-30,PPKG-10-45,PPKG-20-35,
HFPPKG-12-30,HFPPKG-10-45,HFPPKG-20-35,
JYB/PK,ROS-2D,SXLSKG-1,SXLSKG-2,
DPK-12-30,DPK-10-45,DPK-20-35,DLS-I型,DLS-II型,PPKG系列,
RHP-Y,YHFPK-DZ,ROS-2D ,XJM/PK,ROS-2D/FM,
YHPK-Ⅰ,YHPK-Ⅱ,YHFPK ,YHXPK,
JHFP-10-45,YHDPK,JHFP-12-30,JHFP-20-35,
DPK-12-30,DPK-10-45,DPK-20-35,HHTSD-1,
JSB-KPP-Z,JSB-KPP-S,JPKJ-Z,JPKJ-S,JPK2-Z,JPK2-S,HFKLT2-1,
HFKPT1-N,JYB/KS-Ⅱ,JYB/KS-Ⅰ,HFKLT2-N,LSKG-Ⅰ,
FPK-10-45,F(xiàn)PK-20-35,F(xiàn)PK-12-30,F(xiàn)KLT2-Y,HFKLT2,
KPT1-20-35,KPT1-10-45,KPT1-12-30,
HFKPT1-20-35,HFKPT1-10-45,HFKPT1,
JM-KPT1-10-45,JM-KPT1-12-30,KPT1,
KPT-12-30 PPN-12-30,KPT-20-35,
PPN-20-35,KPT--10-45, PPN-10-45,
LLP2-1,LLP2-2,LLP2-3,LLP1-S,LLP1-Z,
LLP3-S,LLP3-Z,LLP4-Z,LLP4-Y,LLP5-1,LLP6-1,LLP6-2,
XCKMR54D1H29(2),XCRA11(2),XCRE18(2),
XCRA15,XCRT115,XCRT315(4),XCK-MR202,
LLD1-S,LLD1-Z,LLD2-1,LLD2-2,LLD2-3,
LXP1D-120JPR(大鋁輪子),SR-2D,XLPP-I,
PPKG-12-30,PPKG-10-45,PPKG-20-35,
HFPPKG-12-30,HFPPKG-10-45,HFPPKG-20-35,
DPK-II,LSKG-Ⅰ,LSKG-Ⅱ,
HFLSKG-Ⅰ,HFLSKG-Ⅱ
